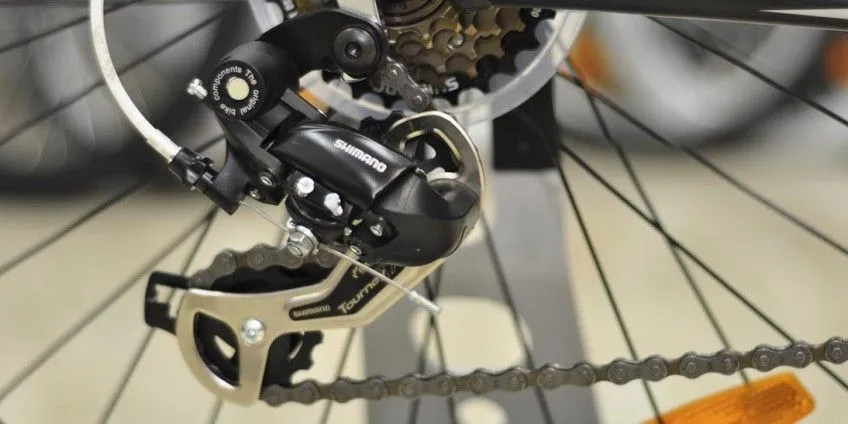

Как отрегулировать задний переключатель

Чтобы отрегулировать задний переключатель в велосипеде, вам потребуются плоскогубцы, фигурная отвертка, ключ на 9 (в некоторых моделях может использоваться шестигранный ключ на 5).

Первым делом убедитесь, что задний переключатель не имеет дефектов, не искривлен и работает четко (попробуйте его растянуть - стянуть), проверьте трос переключения передач, чтобы на нем не было заломов, заусенцев, на всякий случай, достаньте его из рубашки троса, почистите от грязи и смажьте, если все хорошо, можно приступать к непосредственной регулировке заднего переключателя.

Порядок работ:

1) Установить цепь на малые звезды спереди и сзади.

2) Расслабьте тросик, открутив удерживающий болт.

3) Закрутите до упора, а затем немного ослабьте регулировочный барабан, который натягивает трос (куда вставляется рубашка троса и трос), в некоторых моделях он также дублируется на монетках переключения передач (ручка на руле), если он есть на монетках сделайте тоже самое.

4) Станьте сзади велосипеда, на переключателе (сзади или сбоку) будут два регулировочных винта с буквами H и L. L - регулировка завала цепи больших звездочек, H - Регулировка завала цепи малых звездочек. Первым делом, будем регулировать малые звезды, для этого нужно выставить натяжной ролик и последнюю звездочку на один уровень (закручиваем или откручиваем винт с буквой H)

5) Натягиваем и зажимаем трос (не переусердствуйте с зажатием так как можете сорвать резьбу).

6) Открутите болт с буквой L почти до конца, чтобы не ограничивать цепь в движении.

7) Переключите монетку заднего переключателя на большие звезды на цифру 1 (Но помните, что цепь может завалиться за звезды и застрять между спицами, поэтому делайте это аккуратно).

8) Затяните винт с буквой L до тех пор, пока он не начнет туго вращаться, натяжитель цепи и большая звезда должны стоять на одной прямой, как и в П. 3

9) Регулируем натяжитель цепи, если он есть на Вашем переключателе. Для этого ставим цепь на самую маленькую переднюю звездочку и самую большую заднюю, и покрутим педали назад. Если верхний ролик натяжителя задевает за зубья звездочки, то надо покрутить винт регулировки натяжителя и добиться того, чтобы этот ролик отодвинулся от звездочки примерно на 5 мм. Потом переводим цепь на самую маленькую звездочку и проверяем натяжение цепи там.

10) Теперь нам нужно проверить переключение передач, для этого поставим велосипед на специальную подставку или просто приподнимем заднее колесо или можем сесть и проехать, крутим педали и переключаем задний переключатель (учтите работу передних и задних звезд, не должно быть перекоса цепи т.е. когда спереди 1 а сзади 7 или спереди 3 а сзади 1).Если цепь плохо поднимается вверх, значит, нужно подкрутить регулировочный барабан против часовой стрелки.

Если вы все сделали правильно, все должно работать.
